High Pressure Valves & Fittings. HIFLUX > ch > Pressure/Tempe/Flow https://ch.hiflux.com/bbs/board.php?bo_table=C_product7 테스트 버전 0.2 (2004-04-26) ko 小型气动隔膜泵‌ (Small Air Diaphragm Pump) https://ch.hiflux.com/bbs/board.php?bo_table=C_product7&wr_id=5 HIFLUX 小型气动隔膜泵‌ (Small Air Diaphragm Pump)这是一种利用隔膜的往复运动吸入或排出液体或气体的小型泵。

  • HIFLUX 小型气动隔膜泵‌ (Small Air Diaphragm Pump)
    • HIFLUX 小型气动隔膜泵‌ (Small Air Diaphragm Pump)
    • Inlet port : PT 1/4 inch
    • Outlet port : PT 1/4 inch
    • Air : PT 1/8 inch
    • Max Flow Rate : 6 L/min
    • Max Supply Air Pressure : 7bar
    • Weight : 1kg
    • Operating Temperature : 5℃ ~ 65℃
    • 最小工作压力 3bar, 20℃, Outlet 打开, 水标准
    直接进入购物中心 ↘

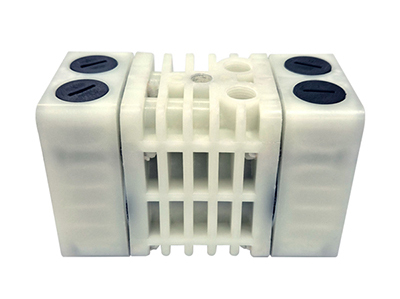

这是一种利用隔膜的往复运动吸入或排出液体或气体的小型泵。 它具备自吸功能，体积小巧，非常适用于安装空间受限的环境。
HIFLUX 小型气动隔膜泵凭借小型化、多功能、 较高的安全性及低成本的优势，为各工业领域提供高效可靠的流体输送解决方案。‌
Features为您介绍产品的优点。
1. 超小型及轻量化设计
  ico_dot.gif 紧凑尺寸‌：74mm x 122mm x 60mm的极小体积，完美适配空间受限的安装环境。
  ico_dot.gif 轻质机身‌：低于 1Kg的重量，便于移动和安装。

2. 卓越灵活性与多功能性
  ico_dot.gif 干运转能力‌：可无损伤空转，不受工艺中断或产线暂停影响。
  ico_dot.gif 自吸功能‌：内置自吸能力，启动便捷。
  ico_dot.gif 多样化安装选项‌：支持桶装液体输送、日常生活防水等功能，适用场景广泛。

3. 安全可靠
  ico_dot.gif 无润滑气动系统‌：采用无需润滑的气动驱动，维护简便。
  ico_dot.gif 坚固材质‌：泵体采用 PP+GF（聚丙烯+玻璃纤维）材料，耐化学腐蚀性优异。隔膜使用 PTFE（聚四氟乙烯）、NBR（丁腈橡胶），提升流体兼容性。

4. 主要应用领域
  ico_dot.gif 水处理行业
  ico_dot.gif 印刷行业
  ico_dot.gif 化工行业
  ico_dot.gif 油类循环系统等
Structure为您介绍各产品的结构图。

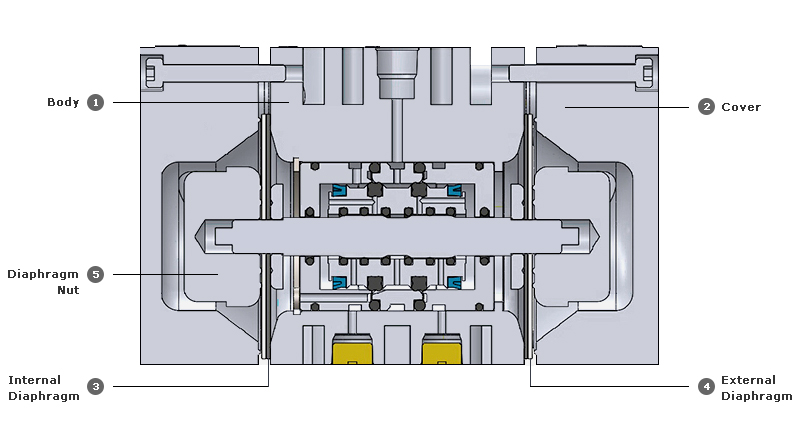

HIFLUX 小型气动隔膜泵 1/2 剖面图
[ 小型气动隔膜泵 1/2 剖面图 ]

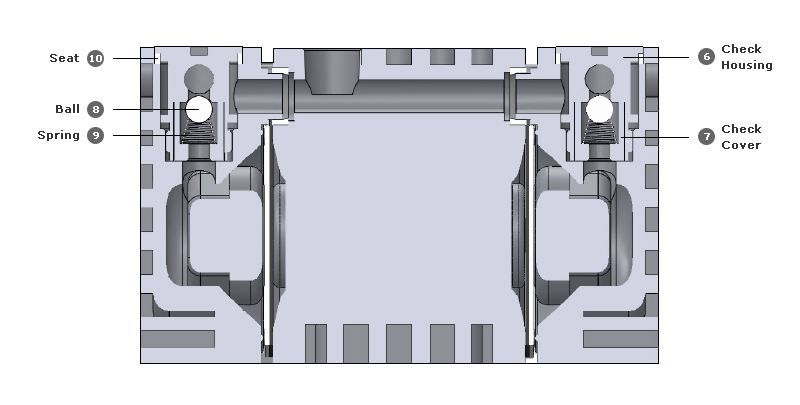

HIFLUX 小型气动隔膜泵 1/3 剖面图
 [ 小型气动隔膜泵 1/3 剖面图 ]
HIFLUX 小型气动隔膜泵 1/3 剖面图

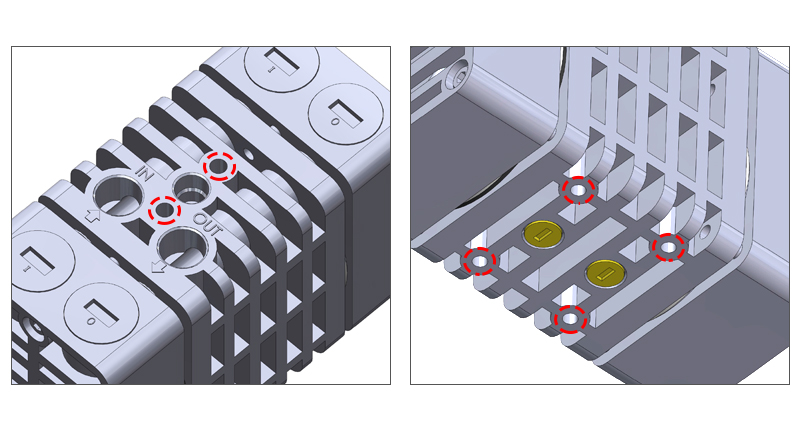

 [ 小型气动隔膜泵 Mounting Hole ]
No DESCRIPTION MATERIAL​
1 Body ​PP+GF
2 Cover ​PP+GF
3 Internal Diaphragm ​NBR
4 External Diaphragm ​PTFE
5 Diaphragm Nut ​STS 316
6 Check Housing ​PA+GF
7 Check Cover ​Peek
8 Ball ​Ceramic
9 Spring ​STS 304
10 Seat ​PTFE
Specification为您介绍各产品的型号、规格、尺寸。
查看产品详细规格
ico_dot.gif 所有的尺寸仅用于参考, 和实际尺寸可存在偏差。
ico_dot.gif 详细内容可在客户支援栏里留言或拨打客户中心电话进行咨询。
ico_dot.gif 为了达到最佳的装配效果，请使用Hiflux的接头配件和管筒.

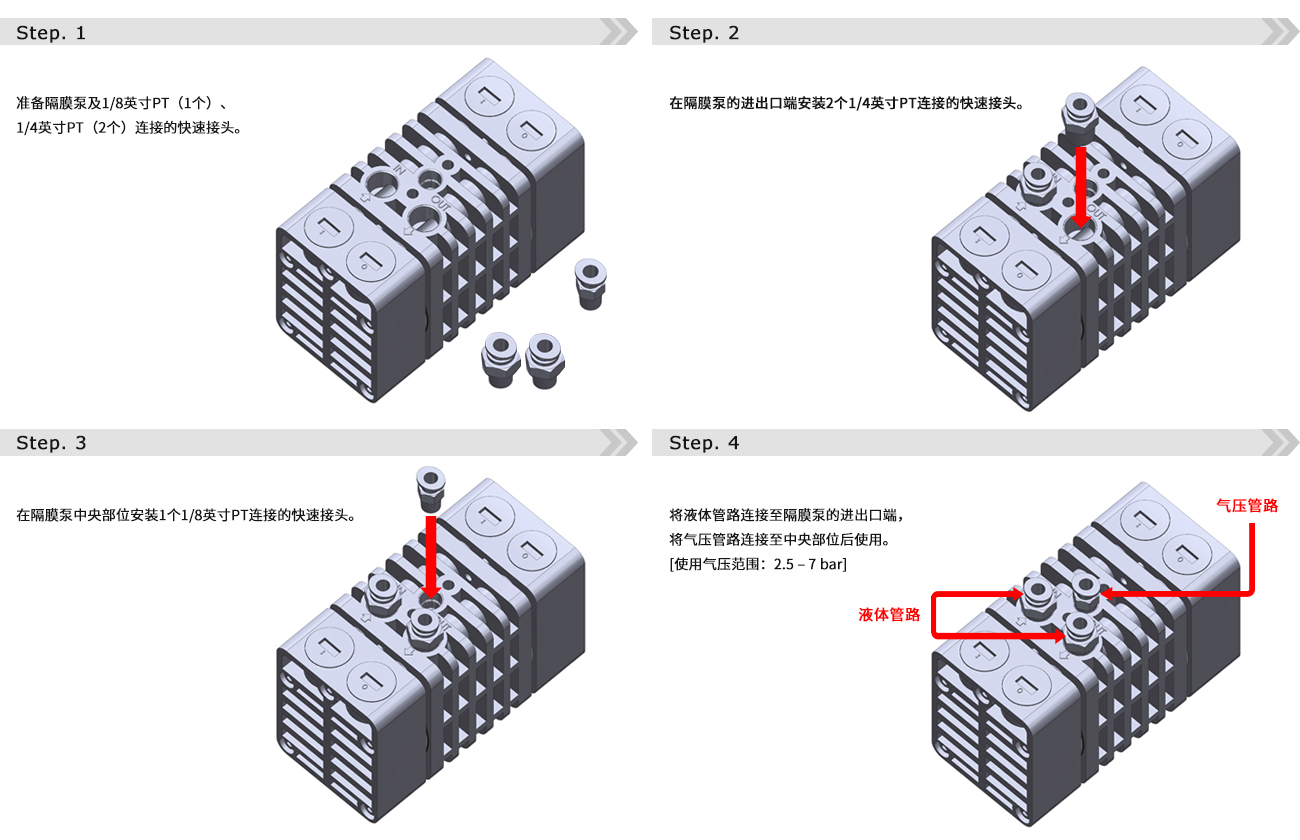

Assembly为您介绍和小型气动隔膜泵一起试衣的组装过程。
Application请确认一下适用于各个领域的产品。
ico_dot.gif fluxlok_logo.gifFLUXLOK是代表本公司 Lock-fiting 产品群的商标名。
ico_dot.gif 可用于化学，化工，天然气等多种产业领域
ico_dot.gif 安装时不会把扭矩传输到卡套管上.
ico_dot.gif 极佳的气体密封和卡套管抓紧作用

Hiflux的 高压产品可以用到化学，炼油，Water-jet, 各种 研究方面，汽油，煤气产业 等。
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 Thermorcouple Temperature Sensor https://ch.hiflux.com/bbs/board.php?bo_table=C_product7&wr_id=4 Thermorcouple Temperature Sensor连接在高压接头，传感器部分与流体接触，测量温度

View Catalog PDF ↘View SlideShare ↘
  • Thermorcouple Temperature Sensor
    • Thermorcouple Temperature Sensor
    • Max Pressure : 60,000psi
    • Tube Size : H6004 (60,000 psi - 1/4")
    • Sensor Size : Ø1, Ø1.6
    • Sensor Length : 150mm
    • 无需其他配件，可直接用于端口 (锥Cone&螺丝Thread方式)
    • Sensor Type : K Type
    • c引线: 基本1m (1m以上需向销售商咨询)
    • 测量范围 : -100℃ ~ 500℃
    • Meterial : STS316, STS630
    • 最小装配扭矩 : 700 kgf·cm
    直接进入购物中心 ↘
高流量热电偶温度传感器安装在高压环境下的配件上，传感器部分与流体接触以测量温度。可以直接安装在端口上进行温度测量。
Features为您介绍产品的优点。
ico_dot.gif Max Pressure : 60,000psi
ico_dot.gif Tube Size : H6004 (60,000 psi - 1/4")
ico_dot.gif Sensor Size : Ø1, Ø1.6
ico_dot.gif Sensor Length : 150mm
ico_dot.gif 无需其他配件，可直接用于端口 (锥Cone&螺丝Thread方式)
ico_dot.gif Sensor Type : K Type
ico_dot.gif c引线: 基本1m (1m以上需向销售商咨询)
ico_dot.gif 测量范围 : -100℃ ~ 500℃
ico_dot.gif Meterial : STS304
ico_dot.gif Thread : 9/16” 18 UNF (Con-thread)
ico_dot.gif 最小装配扭矩 : 700 kgf·cm
Structure为您介绍各产品的结构图。


Thermorcouple-Sensor.jpg    Thermorcouple-Sensor.jpg
Application请确认一下适用于各个领域的产品。
ico_dot.gif Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
ico_dot.gif 10,000~150,000psi的压力， 可根据阀体样式和管筒尺寸进行选择配置。
ico_dot.gif 一般使用STS材料生产,但可以使用多种流体、气体,也可以用其他材料定制。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 详细内容可在客户中心留言或拨打客户中心电话进行咨询.
Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
]]> HIFLUX Thu, 13 Apr 2023 16:19:02 +0900 Pressure Gauge 轻量型 https://ch.hiflux.com/bbs/board.php?bo_table=C_product7&wr_id=3 Pressure Gauge 轻量型可以精密测量的多用途压力表

View Catalog PDF ↘View SlideShare ↘
  • Pressure Gauge 配管型
    • Pressure Gauge 轻量型
    • 轻量型 series : HI50POT-20, HI50POT-70, HI50POT-150, HI50POT-250
    • 简单快捷的装备构成的高压用压力表
    • 卓越的耐腐蚀性.
    • 不锈钢材质，精密度高.
    • 甘油液的润滑性来防止磨损,并通过其粘性阻力达到振动抑制效果
    • 也适合有强烈机械震动的环境
    • 比一般的压力表有更好的性能和使用寿命
    直接进入购物中心 ↘
HIFLUX压力表是最广泛使用的压力表，用于泵、液压机、各种机床和系统设备的各种压力测量。 使用不锈钢材料,在外部条件变化中也具有卓越的耐腐蚀性,在机械振动和脉动严重的环境中测定压力非常卓越。 即使是脉动压力较大的压力测量，也可以在接近静止的状态下更准确地看懂，仪器重量更轻，可以长期使用，方便并快速地帮助用户所需的设备结构。
Features为您介绍产品的优点。
ico_dot.gif 轻量型 series : HI50POT-20, HI50POT-70, HI50POT-150, HI50POT-250
ico_dot.gif 简单快捷的装备构成的高压用压力表
ico_dot.gif 卓越的耐腐蚀性.
ico_dot.gif 不锈钢材质，精密度高.
ico_dot.gif 甘油液的润滑性来防止磨损,并通过其粘性阻力达到振动抑制效果
ico_dot.gif 也适合有强烈机械震动的环境
ico_dot.gif 比一般的压力表有更好的性能和使用寿命
Specification为您介绍各产品的型号、规格、尺寸。
查看产品详细规格
ico_dot.gif 所有的尺寸仅用于参考, 和实际尺寸可存在偏差。
ico_dot.gif 详细内容可在客户支援栏里留言或拨打客户中心电话进行咨询。
ico_dot.gif 为了达到最佳的装配效果，请使用Hiflux的接头配件和管筒.
Information为您介绍压力表用语/标准压力表信息。
Application请确认一下适用于各个领域的产品。
ico_dot.gif Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
ico_dot.gif 10,000~150,000psi的压力， 可根据阀体样式和管筒尺寸进行选择配置。
ico_dot.gif 一般使用STS材料生产,但可以使用多种流体、气体,也可以用其他材料定制。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 详细内容可在客户中心留言或拨打客户中心电话进行咨询.
Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
Numbering为您介绍各产品的分类及订购选项项目。
  • HI①
  • 60②
  • A③
  • 4c
  • -
  • 150④
  • ① 产品分类
    HI : Pressure Gauge
  • ② Size
    50 : 50mm
    60 : 60mm
    100 : 100mm
  • ③ 产品种类
    A, P : Bottom Connection, Direct
    J : Back Connection, Flush
  • ④ 压力
    20 : 20kgf/㎠
    35 : 35kgf/㎠
    50 : 50kgf/㎠
    70 : 70kgf/㎠
    100 : 100kgf/㎠
    150 : 150kgf/㎠
    250 : 250kgf/㎠
    500 : 500kgf/㎠
    1000 : 1000kgf/㎠
]]> HIFLUX Thu, 13 Apr 2023 16:19:02 +0900 Pressure Gauge 镶板型 https://ch.hiflux.com/bbs/board.php?bo_table=C_product7&wr_id=2 Pressure Gauge 镶板型可以精密测量的多用途压力表

View Catalog PDF ↘View SlideShare ↘
  • Pressure Gauge 配管型
    • Pressure Gauge 镶板型(Bottom connection, Flush)
    • 镶板型 Series : HI60J4c-35, HI100J3d-100, HI100J3d-250, HI100J3d-500, HI100J3d-1000
    • 简单快捷的装备构成的高压用压力表
    • 卓越的耐腐蚀性.
    • 不锈钢材质，精密度高.
    • 甘油液的润滑性来防止磨损,并通过其粘性阻力达到振动抑制效果
    • 也适合有强烈机械震动的环境
    • 比一般的压力表有更好的性能和使用寿命
    直接进入购物中心 ↘
HIFLUX压力表是最广泛使用的压力表，用于泵、液压机、各种机床和系统设备的各种压力测量。 使用不锈钢材料,在外部条件变化中也具有卓越的耐腐蚀性,在机械振动和脉动严重的环境中测定压力非常卓越。 即使是脉动压力较大的压力测量，也可以在接近静止的状态下更准确地看懂，仪器重量更轻，可以长期使用，方便并快速地帮助用户所需的设备结构。
Features为您介绍产品的优点。
ico_dot.gif 镶板型 Series : HI60J4c-35, HI100J3d-100, HI100J3d-250, HI100J3d-500, HI100J3d-1000
ico_dot.gif 简单快捷的装备构成的高压用压力表
ico_dot.gif 卓越的耐腐蚀性.
ico_dot.gif 不锈钢材质，精密度高.
ico_dot.gif 甘油液的润滑性来防止磨损,并通过其粘性阻力达到振动抑制效果
ico_dot.gif 也适合有强烈机械震动的环境
ico_dot.gif 比一般的压力表有更好的性能和使用寿命
Specification为您介绍各产品的型号、规格、尺寸。
查看产品详细规格
ico_dot.gif 所有的尺寸仅用于参考, 和实际尺寸可存在偏差。
ico_dot.gif 详细内容可在客户支援栏里留言或拨打客户中心电话进行咨询。
ico_dot.gif 为了达到最佳的装配效果，请使用Hiflux的接头配件和管筒.
Information为您介绍压力表用语/标准压力表信息。
Application请确认一下适用于各个领域的产品。
ico_dot.gif Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
ico_dot.gif 10,000~150,000psi的压力， 可根据阀体样式和管筒尺寸进行选择配置。
ico_dot.gif 一般使用STS材料生产,但可以使用多种流体、气体,也可以用其他材料定制。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 详细内容可在客户中心留言或拨打客户中心电话进行咨询.
Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
Numbering为您介绍各产品的分类及订购选项项目。
  • HI①
  • 60②
  • A③
  • 4c
  • -
  • 150④
  • ① 产品分类
    HI : Pressure Gauge
  • ② Size
    50 : 50mm
    60 : 60mm
    100 : 100mm
  • ③ 产品种类
    A, P : Bottom Connection, Direct
    J : Back Connection, Flush
  • ④ 压力
    20 : 20kgf/㎠
    35 : 35kgf/㎠
    50 : 50kgf/㎠
    70 : 70kgf/㎠
    100 : 100kgf/㎠
    150 : 150kgf/㎠
    250 : 250kgf/㎠
    500 : 500kgf/㎠
    1000 : 1000kgf/㎠
]]> HIFLUX Thu, 13 Apr 2023 16:19:02 +0900 Pressure Gauge 配管型 https://ch.hiflux.com/bbs/board.php?bo_table=C_product7&wr_id=1 Pressure Gauge 配管型可以精密测量的多用途压力表

View Catalog PDF ↘View SlideShare ↘
  • Pressure Gauge 配管型
    • Pressure Gauge 配管型(Bottom connection direct)
    • 配管型 Series : HI60A4c-20, HI60A4c-50, HI60A4c-150, HI60A4c-250, HI100A3d-500, HI100A3d-1000
    • 简单快捷的装备构成的高压用压力表
    • 卓越的耐腐蚀性.
    • 不锈钢材质，精密度高.
    • 甘油液的润滑性来防止磨损,并通过其粘性阻力达到振动抑制效果
    • 也适合有强烈机械震动的环境
    • 比一般的压力表有更好的性能和使用寿命
    直接进入购物中心 ↘
HIFLUX压力表是最广泛使用的压力表，用于泵、液压机、各种机床和系统设备的各种压力测量。 使用不锈钢材料,在外部条件变化中也具有卓越的耐腐蚀性,在机械振动和脉动严重的环境中测定压力非常卓越。 即使是脉动压力较大的压力测量，也可以在接近静止的状态下更准确地看懂，仪器重量更轻，可以长期使用，方便并快速地帮助用户所需的设备结构。
Features为您介绍产品的优点。
ico_dot.gif 配管型 Series : HI60A4c-20, HI60A4c-50, HI60A4c-150, HI60A4c-250, HI100A3d-500, HI100A3d-1000
ico_dot.gif 简单快捷的装备构成的高压用压力表
ico_dot.gif 卓越的耐腐蚀性.
ico_dot.gif 不锈钢材质，精密度高.
ico_dot.gif 甘油液的润滑性来防止磨损,并通过其粘性阻力达到振动抑制效果
ico_dot.gif 也适合有强烈机械震动的环境
ico_dot.gif 比一般的压力表有更好的性能和使用寿命
Specification为您介绍各产品的型号、规格、尺寸。
查看产品详细规格
ico_dot.gif 所有的尺寸仅用于参考, 和实际尺寸可存在偏差。
ico_dot.gif 详细内容可在客户支援栏里留言或拨打客户中心电话进行咨询。
ico_dot.gif 为了达到最佳的装配效果，请使用Hiflux的接头配件和管筒.
Information为您介绍压力表用语/标准压力表信息。
Application请确认一下适用于各个领域的产品。
ico_dot.gif Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
ico_dot.gif 10,000~150,000psi的压力， 可根据阀体样式和管筒尺寸进行选择配置。
ico_dot.gif 一般使用STS材料生产,但可以使用多种流体、气体,也可以用其他材料定制。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 详细内容可在客户中心留言或拨打客户中心电话进行咨询.
Hiflux生产的高温高压产品现在化工，石油，汽油，天然气等多种研究领域都有广泛的应用
Numbering为您介绍各产品的分类及订购选项项目。
  • HI①
  • 60②
  • A③
  • 4c
  • -
  • 150④
  • ① 产品分类
    HI : Pressure Gauge
  • ② Size
    50 : 50mm
    60 : 60mm
    100 : 100mm
  • ③ 产品种类
    A, P : Bottom Connection, Direct
    J : Back Connection, Flush
  • ④ 压力
    20 : 20kgf/㎠
    35 : 35kgf/㎠
    50 : 50kgf/㎠
    70 : 70kgf/㎠
    100 : 100kgf/㎠
    150 : 150kgf/㎠
    250 : 250kgf/㎠
    500 : 500kgf/㎠
    1000 : 1000kgf/㎠
]]> HIFLUX Thu, 13 Apr 2023 16:19:02 +0900
